Cum calculez zona de filtrare a materialelor de filtrare?
Calcularea zonei de filtrare a materialelor de filtrare este un pas crucial în proiectarea și selectarea sistemelor de filtrare. Ca furnizor de materiale de filtrare de înaltă calitate, înțeleg importanța calculelor exacte ale zonei de filtrare pentru obținerea performanței optime de filtrare. În această postare pe blog, voi împărtăși câteva metode și considerații comune pentru calcularea ariei de filtrare a diferitelor tipuri de materiale de filtrare.
Înțelegerea elementelor de bază ale zonei de filtrare
Suprafața de filtrare este suprafața totală a materialului de filtru disponibil pentru ca fluidul (lichid sau gaz) să treacă în timpul procesului de filtrare. O zonă de filtrare mai mare permite, în general, un debit mai mare și o durată de viață mai lungă a filtrului, deoarece oferă mai mult spațiu pentru ca contaminanții să fie capturați.
Calcularea zonei de filtrare pentru materiale cu filtru plat
Materiale cu filtru plat, cum ar fiȚesătură de filtru nețesute de carbon activat, sunt printre cele mai simple de calculat. Formula de bază pentru calcularea zonei unui dreptunghi (care este o formă comună pentru filtrele plane) este (a = l \ ori w), unde (a) este zona, (l) este lungimea și (w) este lățimea.
De exemplu, dacă aveți o foaie plană de țesături de filtru nețesute de carbon activat, care are o lungime de 2 metri și 1,5 metri lățime, zona de filtrare (A = 2 \ Times1.5 = 3) metri pătrați.
În unele cazuri, filtrul poate avea o formă mai complexă. Pentru un filtru plat triunghiular, formula de zonă este (a = \ frac {1} {2} \ ori b \ ori h), unde (b) este baza și (h) este înălțimea. Dacă baza unui filtru triunghiular este de 1 metru și înălțimea este de 0,8 metri, atunci (a = \ frac {1} {2} \ times1 \ times0.8 = 0,4) metri pătrați.
Calcularea zonei de filtrare pentru materiale cu filtru plisat
Materialele cu filtru plisat sunt utilizate pe scară largă în aplicații în care o mare zonă de filtrare trebuie să fie ambalată într -un spațiu mic.Hârtie de filtru de aer autoeste adesea plisat pentru a -și crește capacitatea de filtrare.
Pentru a calcula zona de filtrare a unui filtru plisat, trebuie să luați în considerare numărul de pliuri, înălțimea fiecărui plis și lungimea filtrului. Formula pentru zona de filtrare a unui filtru plisat este (a = 2 \ ori n \ ori h \ ori l), unde (n) este numărul de pliuri, (h) este înălțimea fiecărui plis și (l) este lungimea filtrului.
Să zicem că o hârtie de filtru de aer auto are 50 de pliuri, fiecare plisă are o înălțime de 0,05 metri, iar lungimea filtrului este de 0,3 metri. Apoi zona de filtrare (a = 2 \ times50 \ times0.05 \ times0.3 = 1,5) metri pătrați. Factorul de 2 provine din faptul că fiecare plis are două părți care contribuie la zona de filtrare.
Calcularea zonei de filtrare pentru materiale de filtrare cilindrică

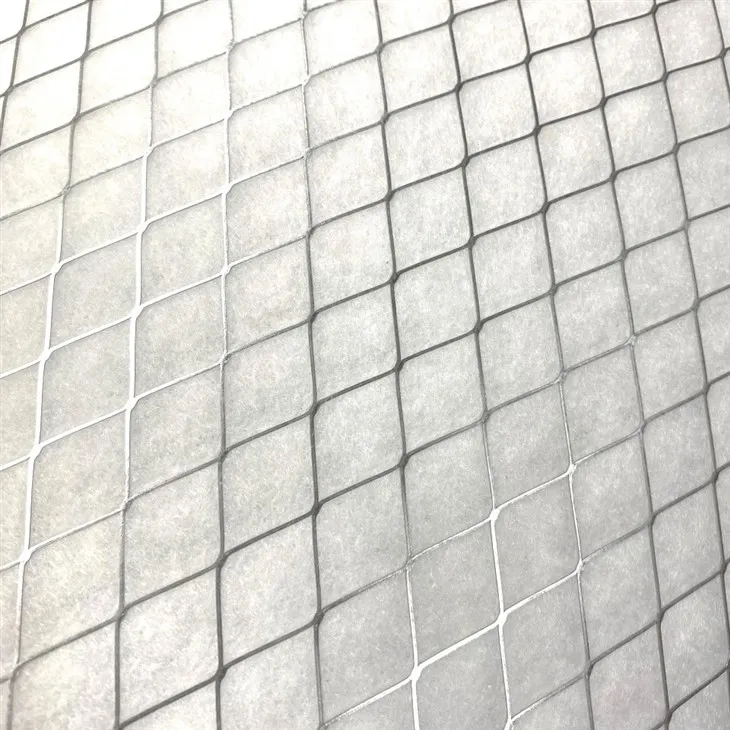

Materiale de filtrare cilindrică, cum ar fiMediul de filtrare a aerului cu ochiuri, sunt utilizate în mod obișnuit în sistemele de filtrare a aerului și lichidului. Formula pentru suprafața laterală a unui cilindru (care este suprafața de filtrare pentru un filtru cilindric) este (a = 2 \ pi rh), unde (r) este raza cilindrului și (h) este înălțimea (sau lungimea) cilindrului.
Să presupunem că un mediu de filtru de aer cilindric cu plasă are o rază de 0,1 metri și o înălțime de 0,5 metri. Utilizarea formulei (a = 2 \ pi \ times0.1 \ times0.5 \ aprox0.314) metri pătrați.
Considerații în calculul zonei de filtrare
- Zona de filtrare eficientă: În unele cazuri, nu toată suprafața materialului filtrului este disponibilă pentru filtrare. De exemplu, dacă există structuri de sprijin sau zone care sunt blocate, aceste zone ar trebui scăzute din zona totală calculată pentru a obține zona efectivă de filtrare.
- Compresie și expansiune: Materialele de filtrare se pot extinde sau comprima în timpul procesului de filtrare, în special în aplicațiile cu diferențe de înaltă presiune. Acest lucru poate afecta zona de filtrare efectivă și ar trebui luată în considerare în calcule mai precise.
- Filtre multi -strat: Pentru filtrele cu mai multe straturi de materiale diferite, fiecare strat poate avea o zonă de filtrare diferită. În astfel de cazuri, zona generală de filtrare este de obicei determinată de strat cu cea mai mică suprafață eficientă, deoarece acesta va fi factorul limitativ pentru debitul.
Importanța calculului exactă a zonei de filtrare
Calculul precis al zonei de filtrare este esențial din mai multe motive. În primul rând, ajută la dimensionarea corectă a filtrului pentru o aplicație dată. Dacă zona de filtrare este prea mică, filtrul poate fi înfundat rapid, ceea ce duce la o scădere a debitului și la o creștere a scăderii presiunii. Acest lucru nu poate doar să reducă eficiența sistemului de filtrare, ci și să provoace deteriorarea altor componente din sistem.
În al doilea rând, calculul exact al zonei de filtrare este important pentru eficacitatea costurilor. Utilizarea unui filtru cu o zonă de filtrare cu dimensiuni corespunzătoare vă asigură că nu sunteți peste - investiți într -un filtru mai mare decât este necesar, evitând totodată costurile asociate cu înlocuirile frecvente ale filtrului din cauza filtrelor subdimensionate.
Contactați pentru achiziții și consultări
Dacă sunteți în proces de proiectare a unui sistem de filtrare sau doriți să achiziționați materiale de filtrare de înaltă calitate, sunt aici pentru a vă ajuta. Fie că aveți nevoie de asistență pentru calcularea zonei de filtrare pentru cererea dvs. specifică sau doriți să explorați gama noastră deȚesătură de filtru nețesute de carbon activat,Hârtie de filtru de aer auto,Mediul de filtrare a aerului cu ochiuri, și alte produse de filtrare, nu ezitați să ne contactați. Vă putem oferi informații detaliate despre produs, asistență tehnică și prețuri competitive. Să lucrăm împreună pentru a găsi cea mai bună soluție de filtrare pentru nevoile dvs.
Referințe
- Cheremisinoff, NP (2002). Manual de filtrare. Publicarea tehnomică.
- PUGS, DB, & Wakeman, RJ (2007). Tehnologie solidă/lichid de filtrare și separare. Wiley - VCH.
